相容性微命令：可以并行完成的微命令
互斥性微命令：不允许并行完成的微命令
¶微指令的格式
¶水平型微指令
一条微指令能定义多个可并行的微命令
基本格式
-
优点：微程序短，执行速度快
-
缺点：微指令长，编写微程序较麻烦
¶垂直型微指令
一条微指令只能定义一个微命令，由微操作码字段规定具体功能
-
优点：微指令短，简单，规整，便于编写微程序；
-
缺点：微程序长，执行速度慢，工作效率低。
¶混合型微指令
在垂直型的基础上增加一些不太复杂的并行操作。
微指令较短，仍便于编写，微程序也不长，执行速度加快
¶微指令的编码方式
微指令的编码方式由称为微程序的控制方式，它是指如何对微指令控制字段进行编码，以形成控制信号。编码的目标是在保证速度的情况下，尽量缩短微指令字长。
¶直接编码（直接控制）方式
在微指令的操作控制字段中，每一位代表一个微操作命令
某位为**“1”**表示该控制信号有效
-
优点：简单、直观，执行速度快，操作并行性好
-
缺点：微指令字长过长，n个微命令就要要求微指令的操作字段有n位，造成控存容量极大。

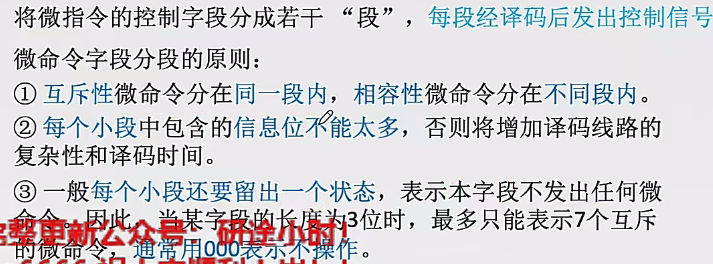

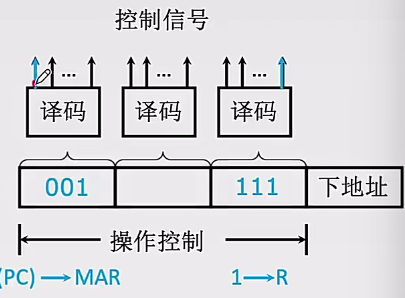

¶字段直接编码

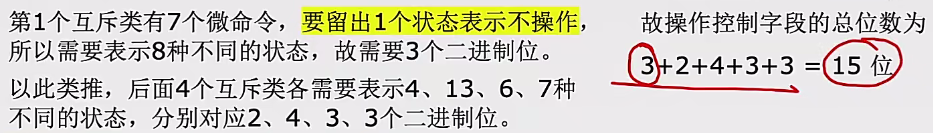

例题
若采用直接编码方式，则控制字段需要 33 位
-
优点：可以缩短微指令字长
-
缺点：要通过译码电路后再发出微指令，因此比直接编码方式慢。
¶字段间编指方式
-
优点：可进一步缩短微指令字长
-
缺点：削弱了微指令的并行控制能力，故通常作为字段直接编码方式的一种辅助手段。
¶微指令的地址形成方式
-
微指令的下地址字段指出，微指令格式中设置一个下地址字段，由微指令的下地址字段直接指出后继微指令的地址，这种方式又称为断定方式
-
根据机器指令的操作码形成，当机器指令取至指令寄存器后，微指令的地址由操作码经微地址形成部件形成
-
增量计数器法（CMAR）+1$\longrightarrow$ CMAR
-
分支转移 转移方式：指明判别条件；转移地址：指明转移成功后的去向。
-

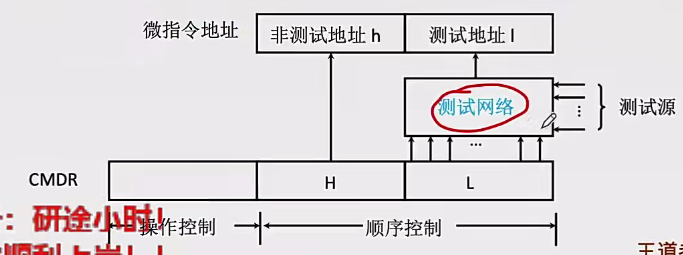

通过测试网络
-
由硬件产生微指令入口地址
第一条微指令 由专门的硬件产生（用专门的硬件记录取指周期微指令程序首地址）

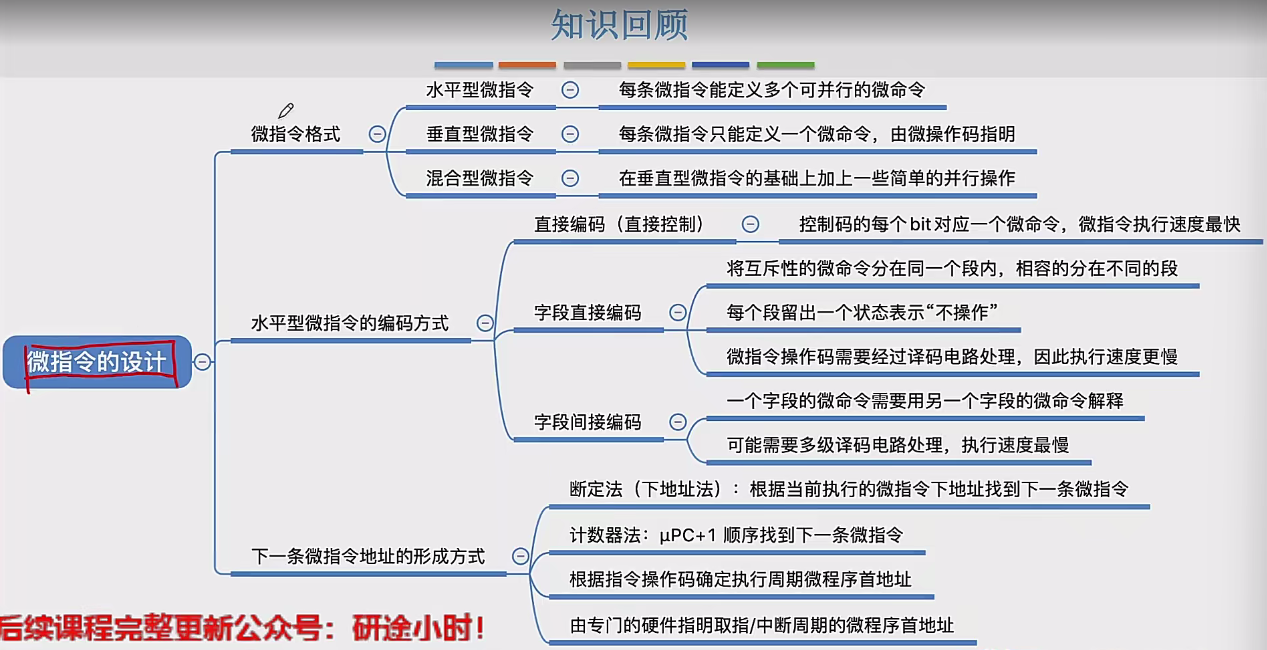

¶总结
