5.6-指令流水线基本概念和性能指标

发表于 更新于 分类于
💡 TIP

相关链接|

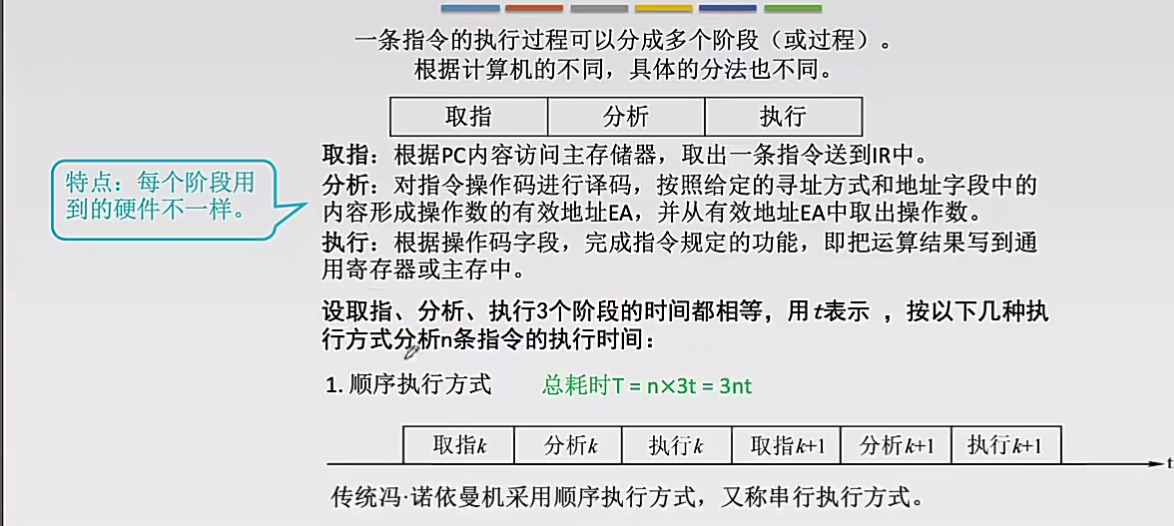

定义

image-20250102105335802

  • 顺序执行方式
    • 优点：控制简单，硬件代价小
    • 缺点：执行指令的速度较慢，在任何时刻，处理机中只有一条指令在执行，各功能部件的利用率很低。

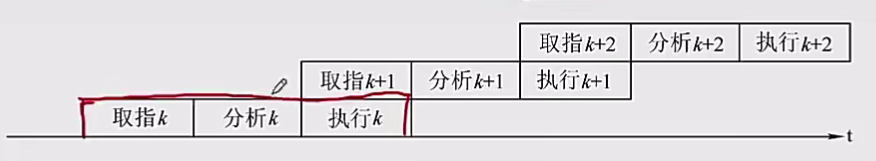

  • 一次重叠执行方式image-20250102105626690

    image-20250102105614009

    • 优点：程序的执行时间缩短了1/3，各功能部件的利用率明显提高

    • 缺点：需要付出硬件上较大开销的代价，控制过程也比顺序执行复杂了

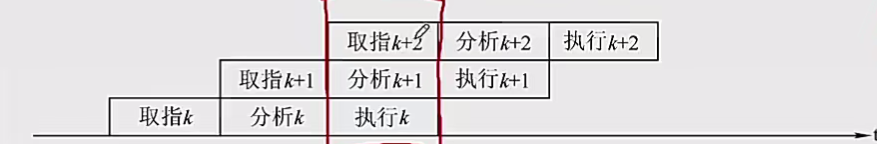

  • 二次重叠方式image-20250102105902185

    image-20250102105916437

    也可以把每条指令的执行过程分成4个或5个阶段，分成5个阶段是比较常见的做法.

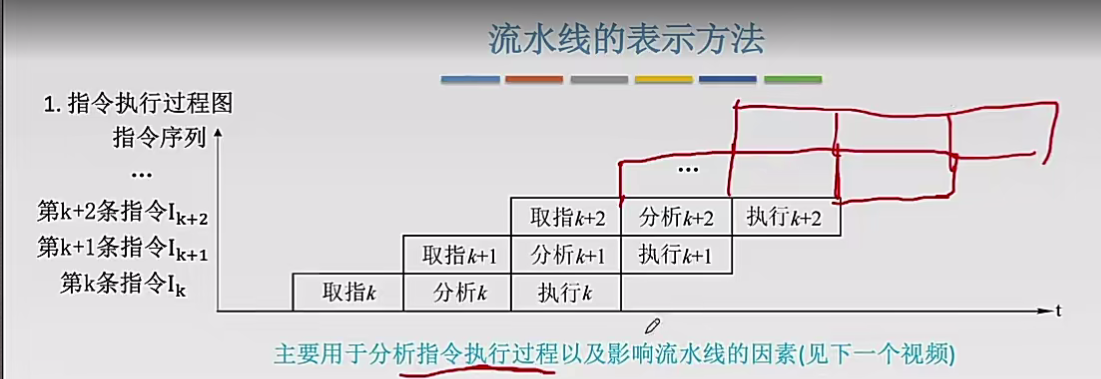

表示方法

image-20250102110129621

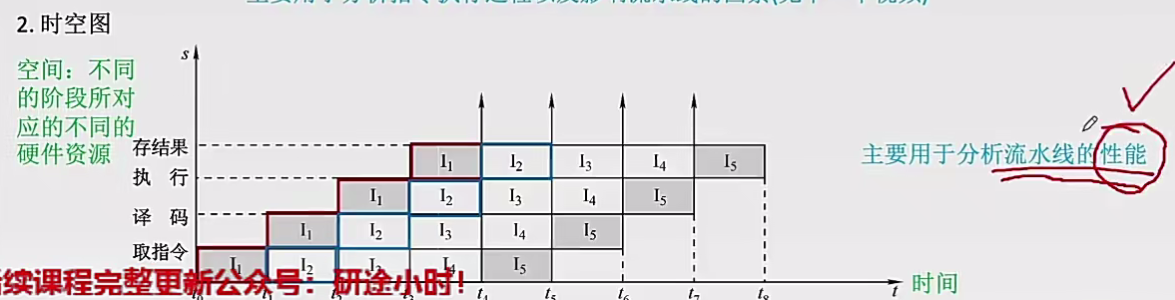

image-20250102110221489

性能指标

  1. 吞吐率

    吞吐率是指在单位时间内流水线所完成的任务数量，或是输出结果的数量

    或是 单位时间内，我们可以完成多少条指令

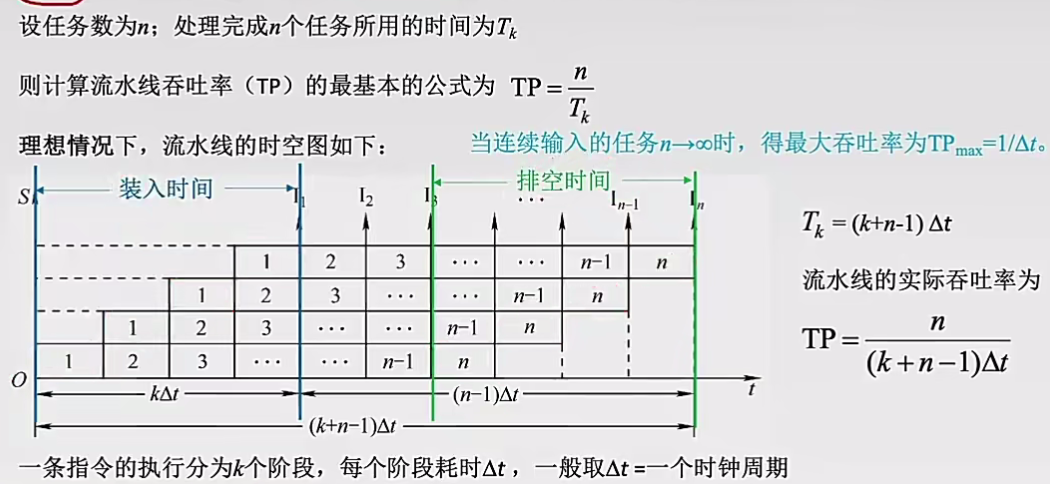

    image-20250102110641065

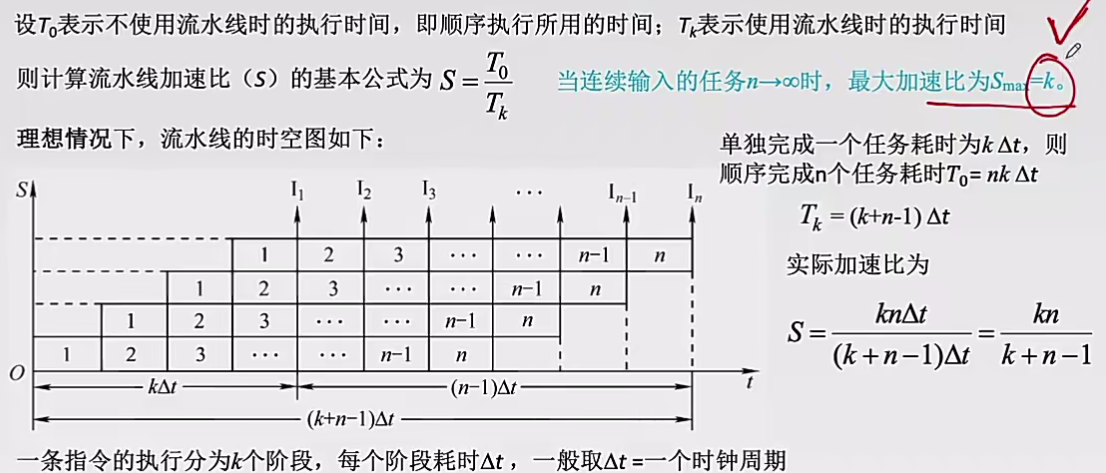

  2. 加速比image-20250102110715722

    image-20250102110739105

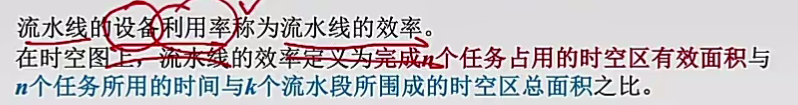

  3. 效率image-20250102110810111

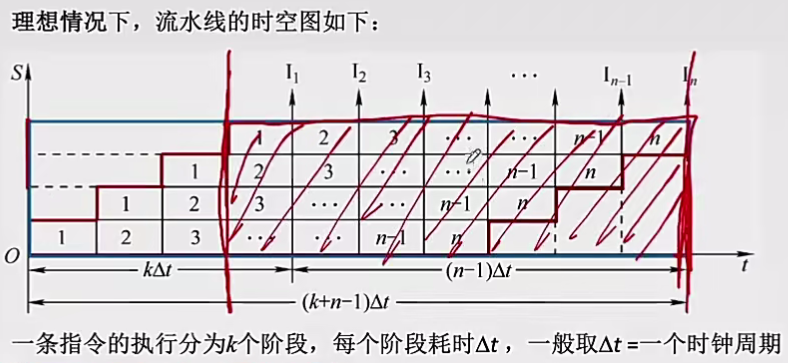

    image-20250102110829807

影响因素

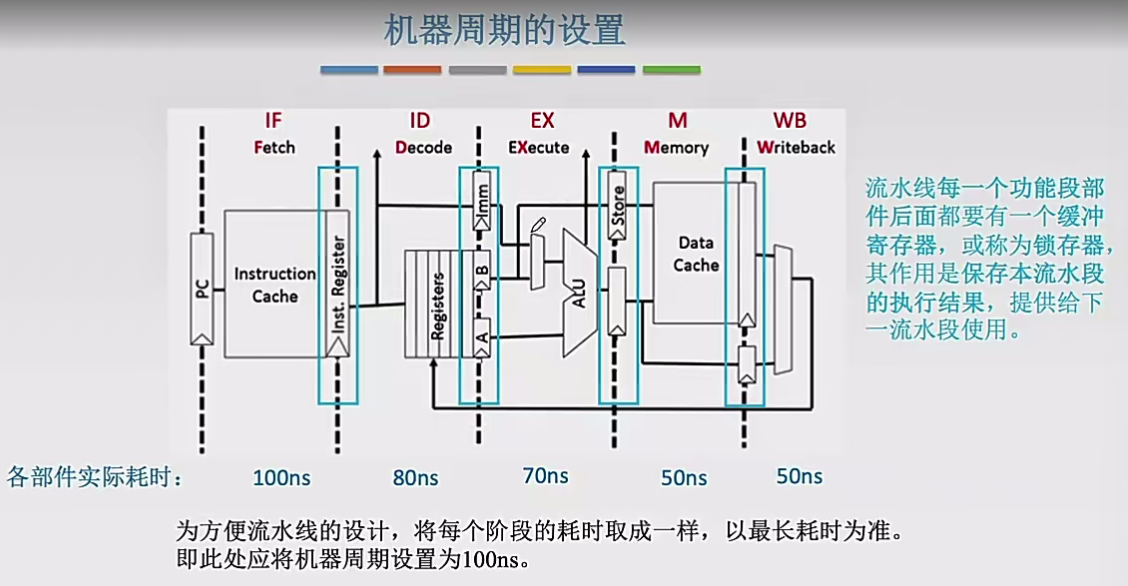

image-20250102114444588

MIPS架构

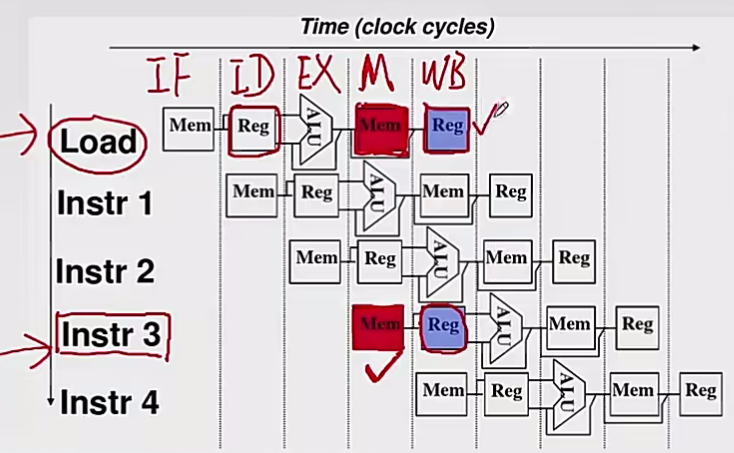

  1. 结构相关 资源冲突

    由于多条指令在同一时刻争用同一资源而形成的冲突称为结构相关

    image-20250102115120753

    • 解决方案

      1. 后一指令暂停一周期

      2. 资源重复配置

        数据寄存器+指令寄存器

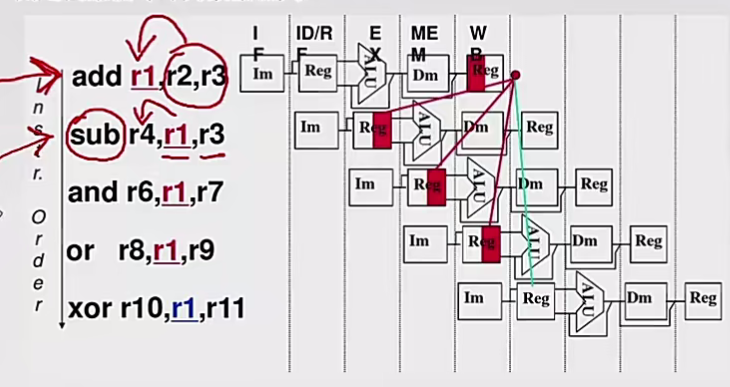

  2. 数据相关（数据冲突）

    数据相关指在一个程序中，存在必须等前一条指令执行完才能执行后一条指令的情况

    则这两条指令即为数据相关image-20250102115530510

    • 解决方案：

      1. 把遇到数据相关的指令及其后续指令都暂停一至几个时钟周期，知道数据相关问题消失后再继续执行。可分为硬件阻塞（stall）和软件插入“NOP”两种方法。

      2. 数据旁路技术。也叫转发机制

        加一条引脚

      3. 编译优化：通过编译器调整指令顺序来解决数据相关。

  3. 控制相关（控制冲突）

    image-20250102120313565

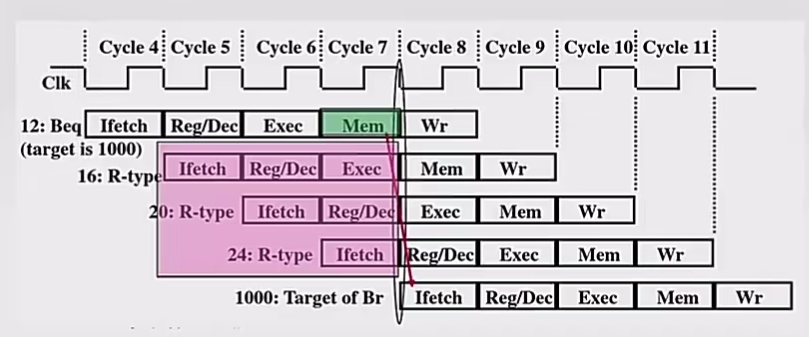

    image-20250102120407082

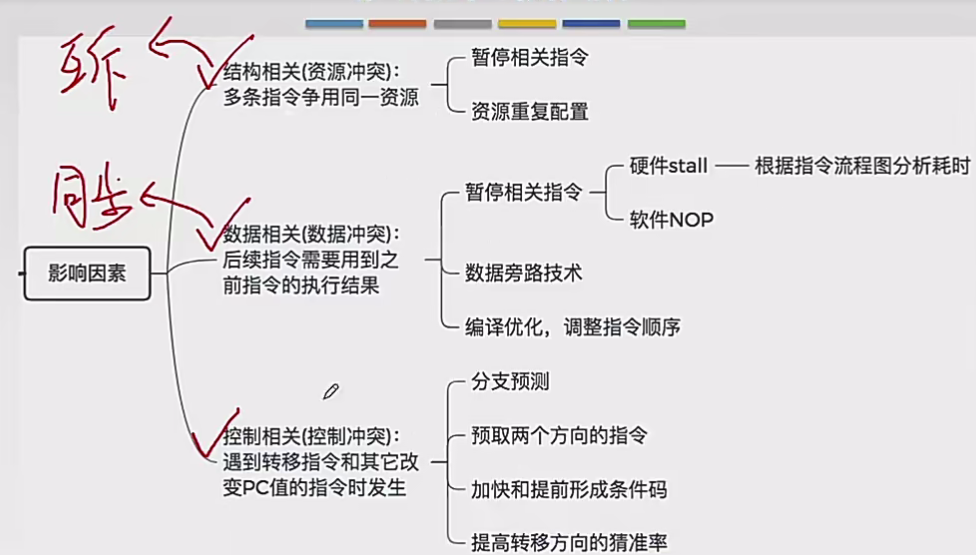

    • 解决办法：

      1. 转移指令分支预测

        简单预测（永远猜 true 或 false）

        动态预测（根据历史情况动态调整）

      2. 预取转移成功和不成功两个控制流方向上的目标指令

      3. 加快和提前形成条件码

      4. 提高转移方向的猜准率

image-20250102120740609

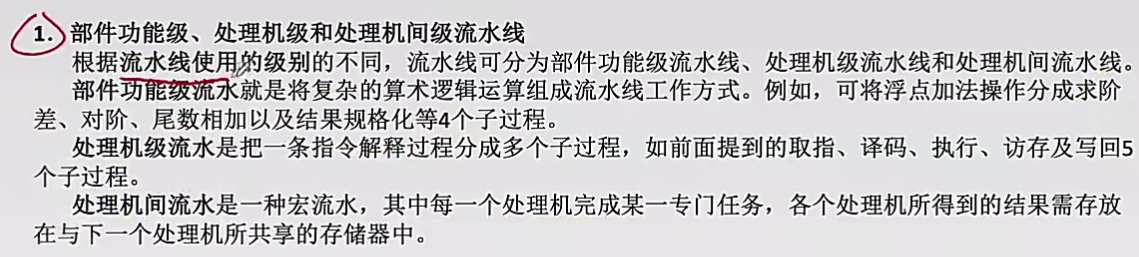

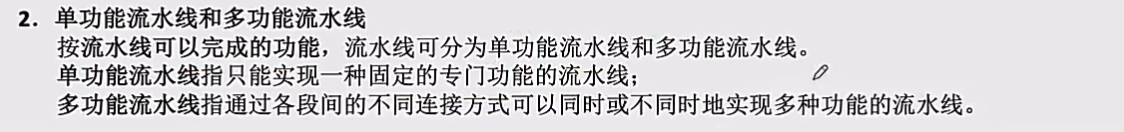

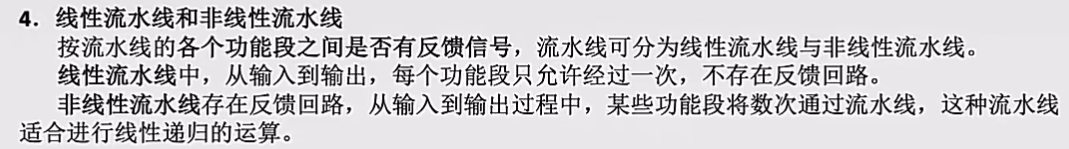

流水线的分类

image-20250102121035826

image-20250102121113616

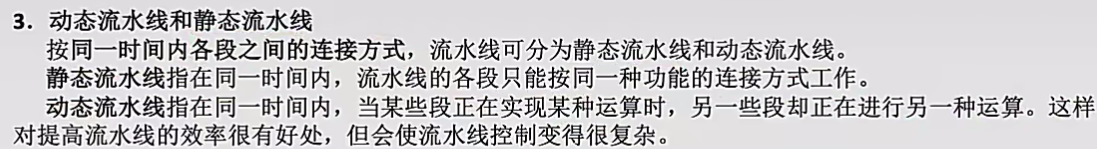

image-20250102121221078

image-20250102121303395

流水线的多发技术

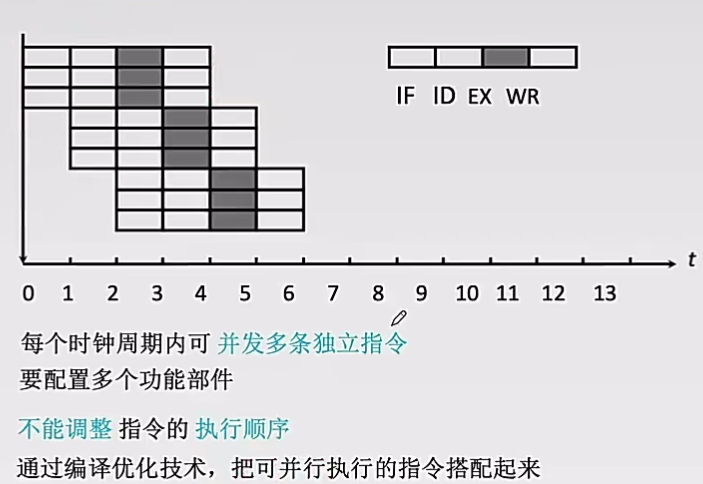

  1. 超标量技术image-20250102121602406

    需要与乱序发射做对比，乱序发射中允许用户在执行中修改指令的执行顺序

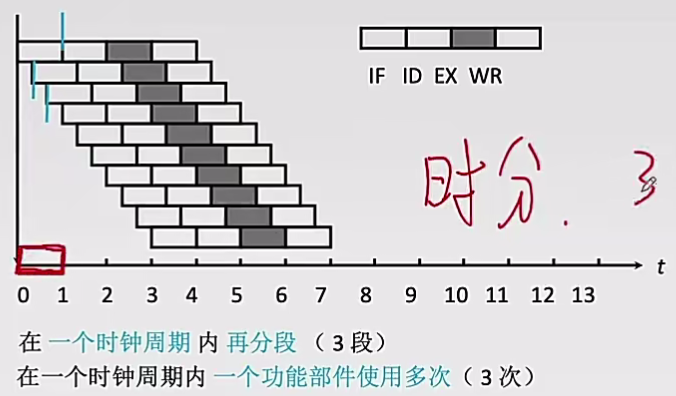

  2. 超流水技术image-20250102121722370image-20250102121748779

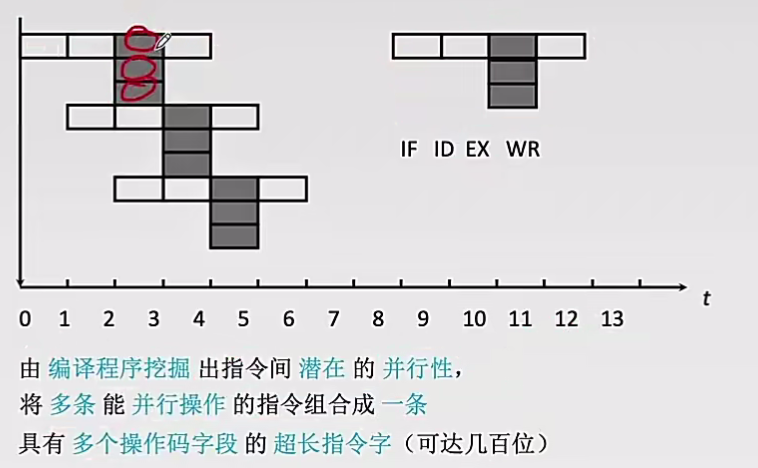

  3. 超长指令字image-20250102121843554

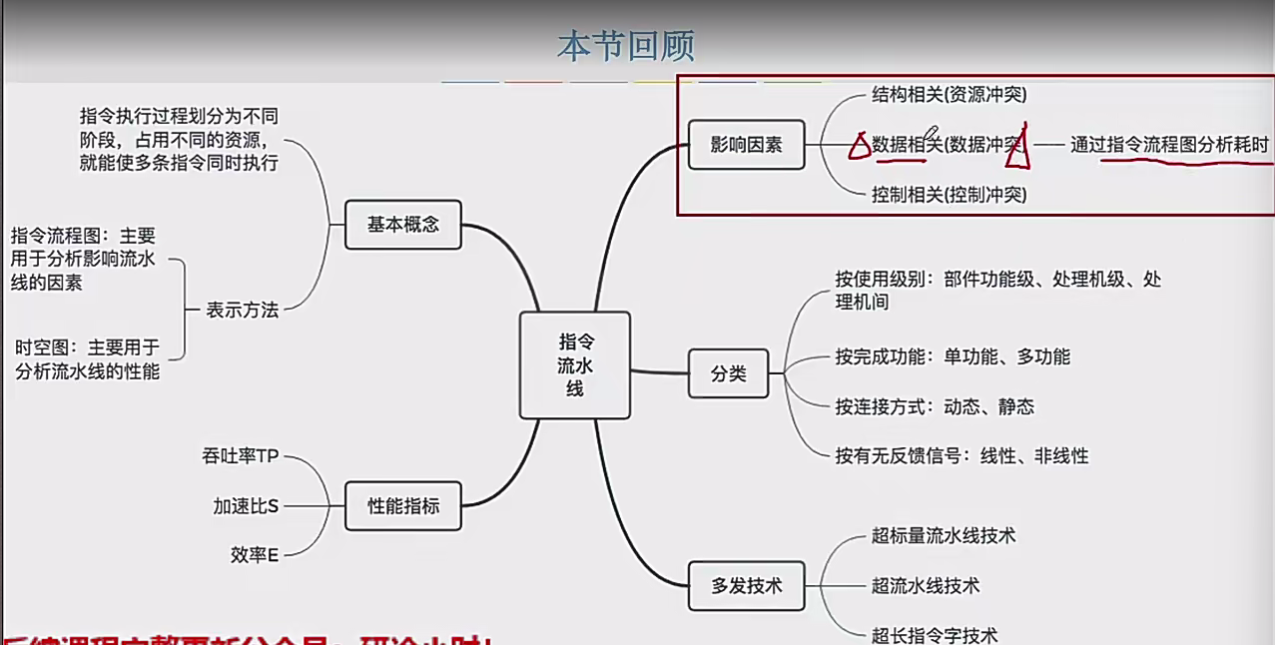

image-20250102121901691

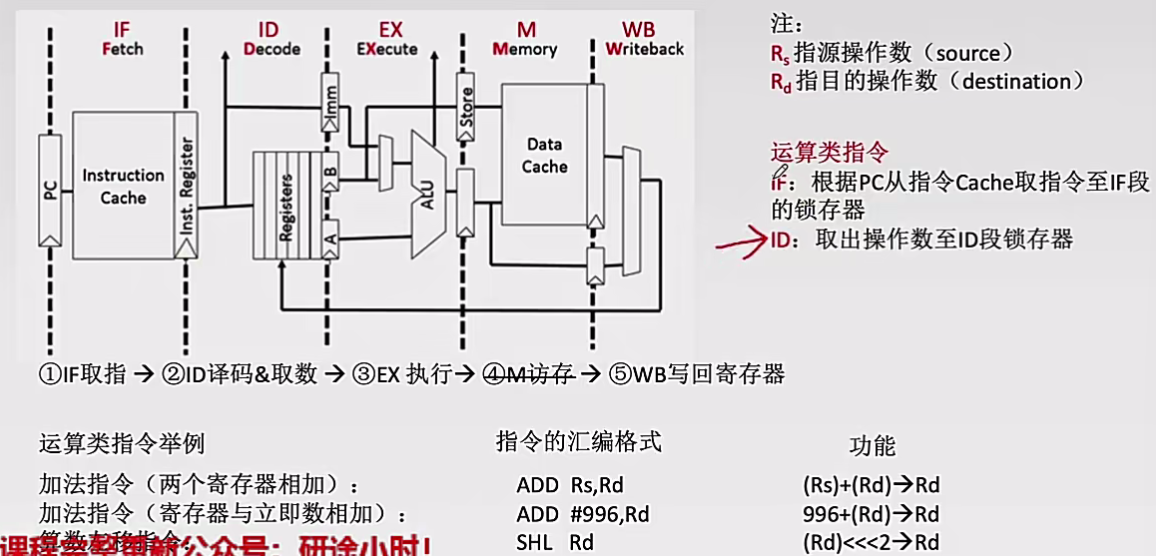

五段式指令流水线

运算器指令的执行过程

image-20250102135424171

💡 TIP

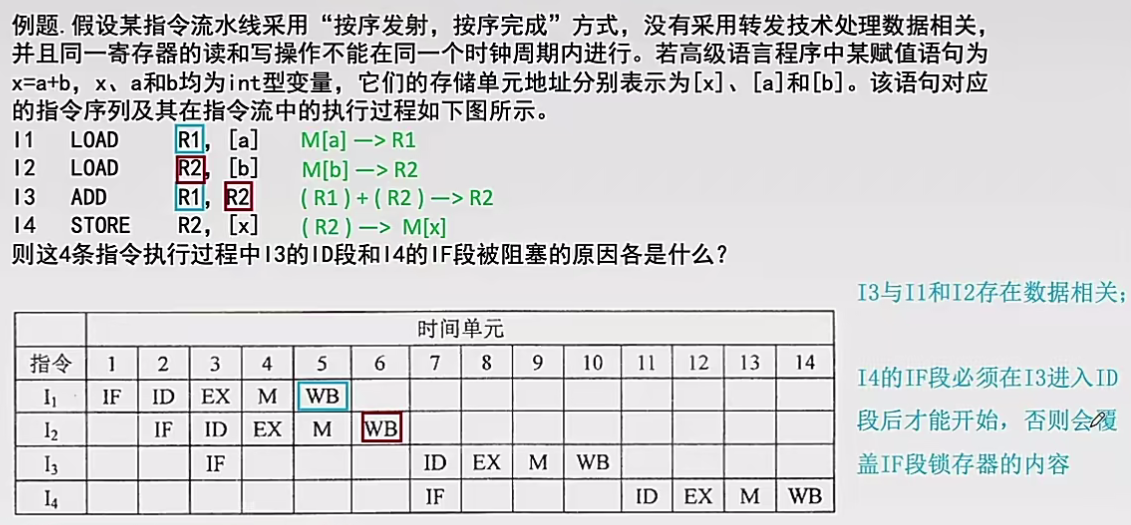

例题

image-20250102193136320

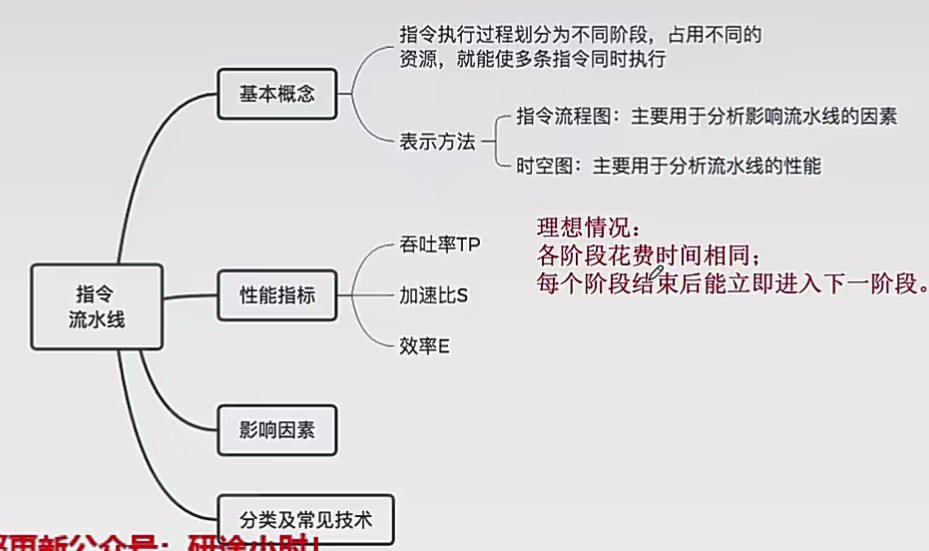

总结

image-20250102111034429
